Biofizika és orvostechnika alapjai
2., átdolgozott kiadás
III.2.3.1. EEG-hullámok
Az EEG-regisztrátumon látható hullámok a frekvencia spektrumtartományuk és amplitúdóik alapján különböző csoportokba oszthatók.
Mivel az EEG-hullámok sztochasztikus jellegű jelek, a hullámok tulajdonságainak leírásakor a frekvencia fogalma nem értelmezhető, ezért a frekvencia helyett a spektrummal jellemezzük. A spektrum megadásakor nem a teljes spektrumtartomány szerepel, hanem csak a domináns frekvenciatartomány.
Az elektronika fejlődésével az EEG sztochasztikus jeleket a jelfeldolgozás során egyre kisebb frekvenciatartományokra lehetett felosztani, és megjeleníteni, ezért egyre több agyi tevékenységet lehetett megkülönböztetni a frekvenciatartományok alapján.
Így megkülönböztetjük az alábbi EEG-hullámokat:
-
Alfa (α) hullámok:
Frekvencia 7,5–12Hz, amplitúdó: 5–15μV, előfordulása nyugodt, de nem alvó állapotban, öntudatánál lévő, csukott szemű alanynál.
-
Béta (β) hullámok:
Frekvencia 12–30Hz, amplitúdó:< 5μV.
-
Kisfrekvenciájú béta (SMR) (12–15Hz), ellazult ébrenléti állapot.
-
Középfrekvenciájú béta (15–18Hz), mentálisan aktív állapot, gondolkodás.
-
Nagyfrekvenciájú béta (18Hz körül), élénk éberség, izgalom, nyugtalanság.
-
Gamma (γ) hullámok: Régebben a béta hullámhoz sorolták, de ma már külön kategóriaként kezelik. Frekvencia 36–40Hz, amplitúdó:< 5μV, magas szintű adatfeldolgozás, gondolkodás.
-
Delta (δ) hullámok:
Frekvencia 0,1–3Hz (<4Hz), amplitúdó:>50μV, mélyálommentes alvás, öntudatlan állapot, REM nélküli alvás.
-
Théta (θ) hullámok:
Frekvencia 3,5–7,5Hz, amplitúdó: 10–50μV, kreativitás, fantáziálás, álomszerű szunyókálás.
-
Spike (Tüske):
Kiváltott ingerek hatására létrejövő impulzusszerű hullám. Frekvencia 2–3Hz, amplitúdó: 100–300 μV. Kiváltó ingerek lehetnek: periodikus fényinger (stroboszkóp), hanginger, erőltetett légzés (hyperventillatio), mágneses (TMS – Transcranial Magnetic Stimulation).
Harvard
(): . : .
: /hivatkozas/m1271beoak_534/#m1271beoak_534 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_534/#m1271beoak_534)
APA
(). . .
(: /hivatkozas/m1271beoak_534/#m1271beoak_534)

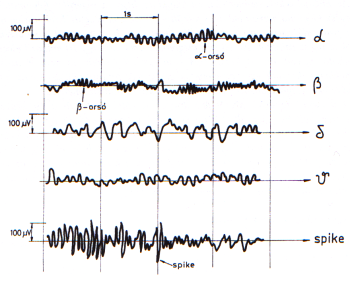

III.10. ábra. Jellemző EEG hullámformák
