III.2.3.2. EEG-jel megjelenítési formái
Hagyományosan az EEG-jeleket idő-feszültség amplitúdó koordináta-rendszerben ábrázolják. Ilyen megjelenítésű EEg-regisztrátum látható a III.11. ábrán, ahol tipikus alfa hullám is látható.
Harvard
(): . : .
: /hivatkozas/m1271beoak_538/#m1271beoak_538 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_538/#m1271beoak_538)
APA
(). . .
(: /hivatkozas/m1271beoak_538/#m1271beoak_538)

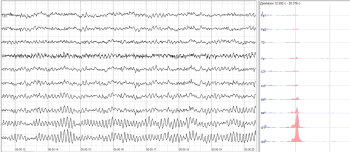

III.11. ábra. Idő–feszültség EEG-regisztrátum
A regisztrátumon látható, hogy az amplitúdóspektrumok (vagyis hogy milyen „sűrűségűek” a hullámok) csak kvalitatíve láthatók, nagyfokú szakmai tapasztalat szükséges az értelmezéshez.
A mai digitális jelfeldolgozás (FFT matematikai algoritmussal) lehetővé teszi, hogy az EEG-jeleket a készülék frekvenciatartományokra bontsa, és térképszerűen megjelenítse (EEG mapping). A III.12. ábrán egy ilyen megjelenítési forma látható. A képen egyetlen frekvenciatartomány látható (35–45 Hz). A színek az elektromos feszültség amplitúdóját jelölik így a stilizált koponyaképen egyes időpillanatokban láthatók a feszültségviszonyok egy adott frekvenciatartományban.
Harvard
(): . : .
: /hivatkozas/m1271beoak_542/#m1271beoak_542 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_542/#m1271beoak_542)
APA
(). . .
(: /hivatkozas/m1271beoak_542/#m1271beoak_542)

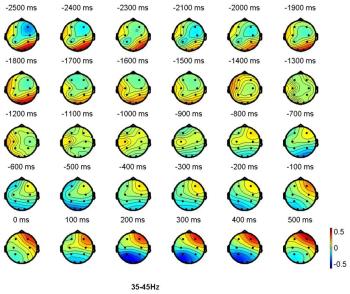

III.12. ábra. 35–45 Hz-es frekvenciatartományú jelek térképe 100 ms-onként
A következő ábrán hasonló kép látható, csak itt egy időtartomáyra értelmezett különböző frekvenciatartományok láthatók.
Harvard
(): . : .
: /hivatkozas/m1271beoak_545/#m1271beoak_545 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_545/#m1271beoak_545)
APA
(). . .
(: /hivatkozas/m1271beoak_545/#m1271beoak_545)

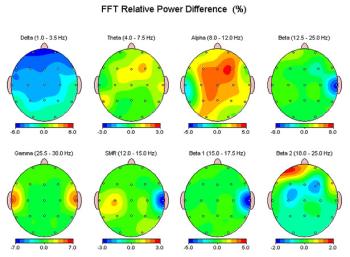

III.13. ábra. EEG frekvenciatérképe különböző frekvenciatartományokra
