Biofizika és orvostechnika alapjai
2., átdolgozott kiadás
III.2.9. Elektromiográf (EMG)
Elektromiográfiás vizsgálat során a vázizomzat aktivitása következtében létrejövő elektromos potenciálokat mérik. Az izmokban nyugalmi helyzetben és működés közben is potenciálok alakulnak ki. Ezért EMG-vizsgálatok során általában háromféle izommegfeszítési állapotban szokták a villamos jeleket detektálni. Először ellazult állapotú izom villamos jelét vizsgálják, majd egy kismértékben megfeszített állapotban, végül a maximálisan megfeszített állapotban lévő izomét. Miográfiában is alkalmazhatnak kiváltott potenciál vizsgálatot, amikor az elektromos ingerre adott válaszjelet vizsgálják.
A vizsgálathoz használhatnak felületi elektródokat, amelyeket a bőr felszínére helyeznek, vagy használhatnak tűelektródot is. Klinikai gyakorlatban általában tűelektródokat szoktak használni. Többféle kivitelű tűelektród létezik:
-
Unipoláris: szigetelt fémtű aktív csúccsal. Egy nagyméretű felületi elektróddal együtt használják, amelynek potenciálja 0 V. Hátránya: zavaró jelek, ami csak két tű párhuzamos alkalmazásával javítható.
-
Bipoláris: rozsdamentes acélcsőben egymástól és az acélcsőtől is elszigetelt két platinaszál, közötte 0,1mm távolsággal. Az elektród a két platinaszálcsúcs által érintett érzékelési hely feszültségkülönbségének jelét differenciálja. Az acélcső árnyékolási funkciót is ellát. Alkalmas az izomrostok finomabb struktúrájának vizsgálatára.
-
Multipoláris: az acélcsőben több platinaszál van (4….14), a kapott jelek feldolgozásához többcsatornás berendezés szükséges. Különösen alkalmas a rendellenesen működő izomrostok térbeli elhelyezkedésének meghatározására.
-
Koncentrikus: általában egy kb. 0,3 mm átmérőjű rozsdamentes acélcsőben van egy kb. 0,1 mm átmérőjű ezüst vagy platinaszál, ami egymástól el van szigetelve. A belső szál az aktív, a cső maga a referenciaelektród. A koaxiális elrendezés miatt a két pólus közel van egymáshoz, így a zavarhatás kisebb. Jellemzően ezt használják a klinikai elektromiográfiában.
Harvard
(): . : .
: /hivatkozas/m1271beoak_576/#m1271beoak_576 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_576/#m1271beoak_576)
APA
(). . .
(: /hivatkozas/m1271beoak_576/#m1271beoak_576)

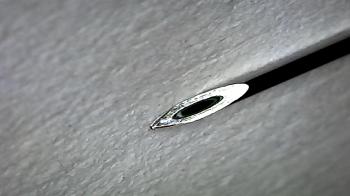

III.17. ábra. Koncentrikus (koaxiális) elrendezésű EMG elektródtű végződése
Azért használnak inkább tűelektródot, mert a felületi elektródok hátránya, hogy az érzékelt jelek amplitúdója kisebb, a zavaró hatások pedig nagyobbak, mint a tűelektródoknál.
