III.5.8.1. Működési elv és eszköz
A teljestest-pletizmográfia működési elvének megértéséhez vissza kell nyúlnunk Menzies 1796-os kísérletéhez, melyben egy embert nyakig merített egy hordó vízbe, majd a vízszint változásából becsülte meg a mellkas tágulását és a ki-belégzett térfogatot. Magunk is megfigyelhetünk hasonlót. Amikor jól elmerülünk egy kád vízben, hogy a víz elfedje mellkasunkat, észrevehetjük, ahogy a vízszint emelkedik, ha beszívjuk a levegőt, és süllyed, ha kifújjuk. A tüdőnkbe került levegő térfogata nagyjából a víz térfogat-növekedésével egyenlő.
E jelenség a teljestest-pletizmográfia alapja.
A páciens egy kis, üvegfalú kabinban áll és egyenletesen lélegzik, de nem a kabin levegőjéből, hanem egy csövön keresztül a külvilágból. Így értelemszerűen mellkasa tágulásával a kabin térfogata nőne-csökkenne. Azonban a kabin fala üvegből van, és nem tud tágulni, így csak a nyomás nő benne. A készülék ezeket a kis nyomásváltozásokat méri meg a kabinban, s ebből kalkulálja a mellkas mozgását. A teljestest-pletizmográfok nagyobb része így működik, azaz állandó térfogatú kabinnal.
Más típusú készülékeknél a kabin például egy nagyon könnyen mozgó dugattyúba képes tágulni és szűkülni, ezek az úgynevezett állandó nyomású kabinok, ahol viszont a kabin térfogatváltozását mérik.
A térfogatváltozások a kabin nagy felületén oszlanak meg, így az érzékelőnél kis légmozgások jönnek létre és turbulencia nem lép fel. A kabinok érzékenységére jellemző, hogy képesek 0,5 ml térfogatváltozást megmérni.
Mindezek mellett a páciens továbbra is Fleisch-csövön vagy más mérőfejen keresztül lélegezik, amely megbecsüli az áramló térfogatokat.
Harvard
(): . : .
: /hivatkozas/m1271beoak_939/#m1271beoak_939 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_939/#m1271beoak_939)
APA
(). . .
(: /hivatkozas/m1271beoak_939/#m1271beoak_939)

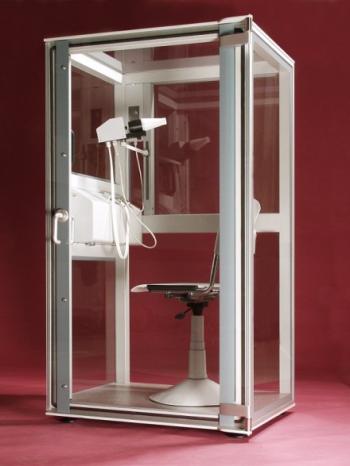

III.50. ábra. Teljestest-pletizmográf (Piston Kft.)
Emellett az ilyen spirométerbe még egy úgynevezett shuttert, magyarul lezárót építenek be. Ennek feladata, hogy a páciens erőteljes kilégzései közben hirtelen elzárja a levegő útját, vagy pedig a páciensnek az eleve lezárt shutter ellen kell ki-belégzőmozgásokat végezni. Ezen a módon a teljes tüdőtérfogat (TLV) és a légúti ellenállás értéke is megmérhető.
A teljestest-pletizmográfok a spirométer által mérhető paramétereken túl képesek mérni a maradék térfogatot (RV) is.
