III.8.2.3. Keratométer
A vidámparkokban népszerűek a tükrös szobák, ahol a különféle nem sík felszínű tükrökben nézhetjük meg eltorzult alakunkat. A legkülönfélébb domborzati felszínű, vagy akár az egyszerű, homorú vagy domború gömbtükörben saját magunkat láthatjuk torzítva, nagy hassal, hordóháttal vagy hatalmas arccal. Az elváltozott képből vissza lehet következtetni arra, milyen a tükör felszíne. Ha egy teljesen szabályos tárgyat használnánk, majd annak a képét lefotóznánk, akkor a szabályos tárgy képének torzulásából pontosan kiszámolható, milyen alakú a tükör.
Ezen az elven szerkesztett vizsgálóeszközt a szem vizsgálatára 1880 környékén Hermann von Helmholtz német tudós. Az általa konstruált keratométer kisméretű, pár mm-es fénykör szaruhártyáról visszavert képét méri meg két tengelyben. Egy mai keratométer egy 3 mm-es fénykört vetít a páciens szemére, amely, mivel a szaruhártya domború, nagyítva verődik vissza. Ráadásul mivel szaruhártya sosem szabályosan domború, enyhén torzul a képe. Ismerve a szaruhártya átlagos törésmutatóját (refraktív index (n) = 1,3375), a vetített gyűrű sugarát (h), a gyűrű és a szaruhártya távolságát (d), valamint megmérve a gyűrű képének sugarát (y), a szaruhártya görbületi sugara (K) kiszámolható.
R = 2dy/h, valamint K = (1.3375-1)/R.
Harvard
(): . : .
: /hivatkozas/m1271beoak_1220/#m1271beoak_1220 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_1220/#m1271beoak_1220)
APA
(). . .
(: /hivatkozas/m1271beoak_1220/#m1271beoak_1220)

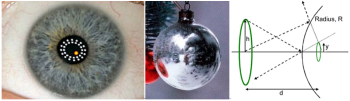

III.79. ábra. Keratométe- tükröződés szemen, a tükröződés jellege és fizikája
A keratométerek ezt a paramétert számolják ki két, egymásra merőleges tengelyben (K1 és K2 érték). A hagyományos keratométerrel manuálisan, az autokeratométerrel pedig folyamatos üzemmódban, automatikusan kapjuk meg ezeket az értékeket.
A fénygyűrű visszavert képét Purkinje-képnek hívjuk. Nemcsak a szaruhártya elülső, anterior felszínéről verődik vissza, hanem egy halványabb visszaverődés a hátsó, poszterior felszínről is látható, sőt akár a szemlencsefelszínekről is, ezért első, második stb. Purkinje-képekről beszélünk. A keratométerek az első Purkinje-képet mérik.
