IV.2.4. A röntgenkép tulajdonságai
A röntgenképet alapvetően befolyásolja a centrális projekció, magyarul központi vetítés. Ez azt jelenti, hogy röntgensugár egy pontban keletkezik, és a csőtartóban lévő kolimátor után, kúp alakban terjedő sugár átvilágítja az emberi testet és a test mögötti sík lemezen (röntgenfilm, detektor, foszforlemez) keletkezik a kép. Emiatt a képalkotás miatt számos probléma merülhet fel, amit a kiértékelésnél figyelembe kell venni.
-
A keletkezett kép mindig nagyobb a valóságos képletnél.
-
Torzítások keletkeznek a kép szélén
-
Vetítésből adódó torzítások.
Harvard
(): . : .
: /hivatkozas/m1271beoak_1394/#m1271beoak_1394 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_1394/#m1271beoak_1394)
APA
(). . .
(: /hivatkozas/m1271beoak_1394/#m1271beoak_1394)

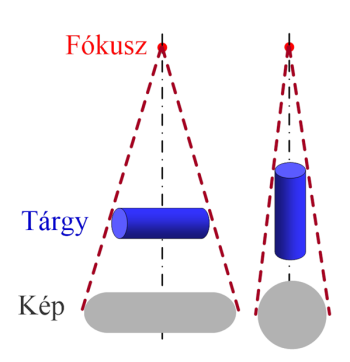

IV.17. ábra. A centrális projekció árnyéktorzító hatása
-
A röntgenképalkotásnál az egymás fölött lévő képleteket, egymásba vetülnek, ezért szummációs képnek nevezzük. Mivel különböző vastagságú és denzitású (sugárelnyelő képességű) anyagokon halad végig a röntgensugár, a filmen különböző (sokszor zavaró) feketedések keletkeznek.
-
A szummációs képnek köszönhetően előfordulhat, hogy egy vastagabb, kis denzitású képlet, ugyanannyira feketíti meg a filmet, mint egy vékonyabb nagy denzitású képlet.
-
További probléma, hogy egy nagyméretű, nagy denzitású képlet (pl. csont) mögött vagy előtt elhelyezkedő kisebb méretű, kis denzitású képlet (pl. lágy szövet) nem látszódik.
Harvard
(): . : .
: /hivatkozas/m1271beoak_1397/#m1271beoak_1397 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_1397/#m1271beoak_1397)
APA
(). . .
(: /hivatkozas/m1271beoak_1397/#m1271beoak_1397)

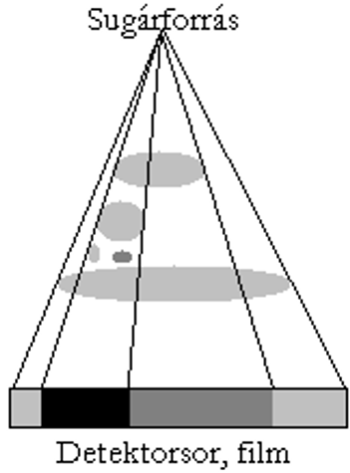

IV.18. ábra. Szummációs hatások az árnyékvetületen
