Biofizika és orvostechnika alapjai
2., átdolgozott kiadás
IV.2.5.8. Intraorális és panorámaröntgen
A fogászat szakterületen is megtalálható néhány, a szakterületre specializálódott röntgengépfajta. A legegyszerűbb fogászati röntgen az intraorális röntgen. Intraorális röntgennél a sugárforrás elé egy henger alakú tubust illesztenek, amit közvetlenül a kívánt vizsgálati területhez illesztenek. A tubus fix mérete biztosítja, hogy a sugárforrás mindig ugyanolyan távol legyen a bőrfelülettől, így mindig ugyanakkora legyen a besugárzott terület. A képreceptort vagy röntgenfilmet általában a páciens saját maga tartja a szájában a vizsgálandó foghoz szorítva. Léteznek a tubushoz erősíthető filmtartó eszközök is, de a nehézkes beállítás miatt a gyakorlatban hazánkban nem terjedt el. A felvételen egy fog és a közvetlen környezete jeleníthető meg.
A teljes fogsorról a panoráma-röntgengéppel lehet felvételt készíteni. A panorámaröntgent szokták még OP-nak (ortopántomográf) is nevezni. A sugárforrás előtt lévő kolimátor segítségével csak egy vékony egyenesen engedik ki a röntgensugarat, ezért vékony legyező alakban jön ki a sugár. A fej túloldalán lévő detektor (vagy film) szintén csak egy egyenes mentén érzékel. A felvétel során a sugárforrás és a detektor a fej körül kering, miközben a teljes fogsort letapogatva képet készít. A készüléket ki lehet egészíteni egy úgynevezett kefalometriás feltéttel, aminek a segítségével kefalometriás felvétel készülhet az állkapocsról szemből, vagy oldal irányból.
Harvard
(): . : .
: /hivatkozas/m1271beoak_1431/#m1271beoak_1431 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_1431/#m1271beoak_1431)
APA
(). . .
(: /hivatkozas/m1271beoak_1431/#m1271beoak_1431)

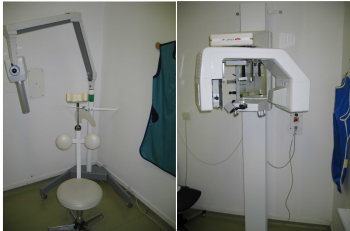

IV.26. ábra. Intraorális és panorámaröntgen
A panorámafelvétel során kiterített, kétdimenziós kép készül a teljes fogsorról. Az esetek többségében ez elegendő, de nem ad információt például az álkapocs csontállományának vastagságáról. Szóval igény mutatkozott a háromdimenziós fogászati röntgenképekre is. Ezt az igényt elégíti kis a CBCT. A CB (cone beam) a kúp alakú sugárra utal, a CT (computed tomography) pedig a 3D-s képalkotásra. Első ránézésre nem sok különbséget lehet felfedezni a panorámaröntgen és a CBCT között, a képalkotás menete hasonló. Az a különbség, hogy a CBCT-nél nem legyező alakú a röntgensugár, hanem kúp alakú, és a detektor nem egyenes mentén helyezkedik el, hanem síkban. A képfeldolgozás területén is vannak különbségek, hiszen a CBCT bonyolult matematikai algoritmusok segítségével alakítja át a detektor jelét értékelhető 3D-s képpé.
