Biofizika és orvostechnika alapjai
2., átdolgozott kiadás
IV.3.11. Egy tipikus eszköz
Az MRI egy nagyméretű, többtonnás, speciális építészeti kialakítást igénylő orvositechnikai berendezés, nemritkán az épület falának bontásával és újraépítésével jár a beszerelés. A nagy, 1–3 teslás mágneses tér létrehozása leggyakrabban szupravezető (elektromos ellenállás nélküli) állapotban tartott elektromágnesekkel történik. Ehhez a tekercseket -269 °C hőmérsékletre kell hűteni. Működési elvéből fakadóan a tekercsek beindítása és leállítása hosszadalmas, jelentős szakértelmet igénylő, nem ritkán költséges eljárás, ezért az MRI-készülék nagy állandó mágneses tere csak karbantartási céllal van lekapcsolva, üzemszerűen egyfolytában működik. Ezért mindenfajta biztonsági óvintézkedés a nap 24 órájában kívánatos a helyiségbe lépő egyéneknél.
Az MRI-készülékben fekvő páciens szinte teljes testhosszával a készülék hengeres belsejében fekszik. A készülék része egy precíziós mozgatásokat lehetővé tevő ágy a páciensnek, melynek pánikgombjára (nagy piros gomb) a páciens azonnal kiszabadítható az eszközből.
Harvard
(): . : .
: /hivatkozas/m1271beoak_1530/#m1271beoak_1530 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_1530/#m1271beoak_1530)
APA
(). . .
(: /hivatkozas/m1271beoak_1530/#m1271beoak_1530)

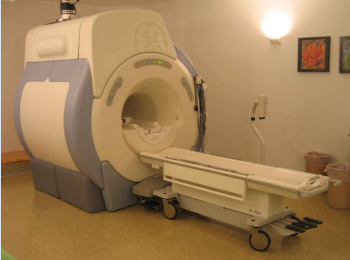

IV.38. ábra. Egy tipikus MRI-eszköz (SE Ér- és Szívsebészeti Klinika – Saját fotó).
Harvard
(): . : .
: /hivatkozas/m1271beoak_1531/#m1271beoak_1531 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_1531/#m1271beoak_1531)
APA
(). . .
(: /hivatkozas/m1271beoak_1531/#m1271beoak_1531)

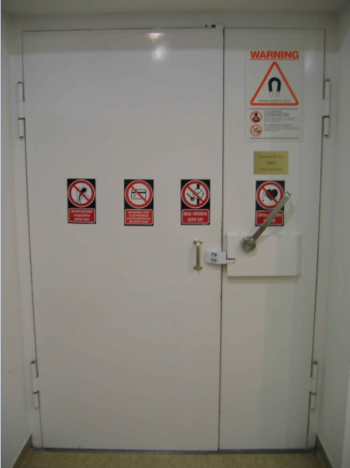

IV.39. ábra. Az MRI-helyiség bejárata (SE Ér- és Szívsebészeti Klinika – Saját fotó).
A készülék jól elérhető, de kívülállók elől némileg rejtett részén van a vészleállító gomb, melynek megnyomására a szupravezető tekercsről a hűtést biztosító folyékony nitrogént vagy héliumot leereszti, így a nagy mágneses tér azonnal összeomlik. Mivel az újratöltés és beüzemelés rendkívül drága és időigényes folyamat, ez csak indokolt esetben, életveszélyben, valamint jelentős értékmentés esetén megengedett.
A készülék részei az alkalmazásonként cserélhető gradiens tekercsek, melyek a gradiens teret hozzák létre. Ezeket a kezelőszemélyzet választja ki és helyezi el pácienstől és vizsgálati típustól függően.
