Biofizika és orvostechnika alapjai
2., átdolgozott kiadás
II.2.5. Az analóg és a digitális mérés
Az analóg eljárás olyan működést jelent, ahol a mérés vagy a szabályozás értéke időfelbontásban és nagyságfelbontásban is végtelen finom lehet, és így követi a folyamatot. Elvileg ez egy tökéletes hasonlóságot, vagyis megegyezést jelent a valóságos folyamatokkal, s ezt közvetíti a mérőműszereknek, szabályozóknak. Valójában a tökéletes követés nem tud megvalósulni a különböző befolyásoló tényezők (például: a környezeti hőmérséklet megváltozása, a mérőműszer konstrukciós hibái, vagy az észlelő személy szubjektív hibái) miatt.
Harvard
(): . : .
: /hivatkozas/m1271beoak_172/#m1271beoak_172 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_172/#m1271beoak_172)
APA
(). . .
(: /hivatkozas/m1271beoak_172/#m1271beoak_172)

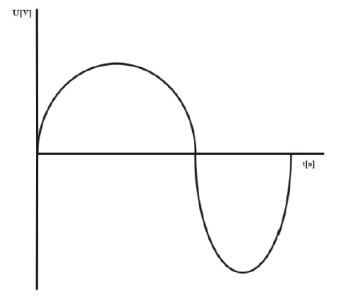

II.5. ábra. Az időben és értékben analóg jel
Az analóggal ellenben a digitális működés azt jelenti, hogy a készülék folyamatos változások vagy végtelen finoman beálló értékek helyett lépcsőkben képes az értékeket képezni. Egy lépcső értéke egy-egy meghatározott időtartamig érvényes. Ezeket a lépcsős értékeket használja a kijelzéshez vagy szabályozáshoz. A lépcsők közötti legkisebb különbség, vagyis a legkisebb lépcső a kvantumegység. Ez a megoldás azonban mégsem jelent durva megoldást, mert a lépcsők száma akár több tízezer is lehet.
Harvard
(): . : .
: /hivatkozas/m1271beoak_175/#m1271beoak_175 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_175/#m1271beoak_175)
APA
(). . .
(: /hivatkozas/m1271beoak_175/#m1271beoak_175)

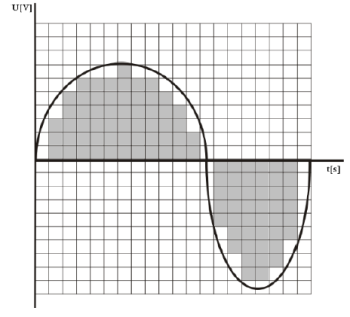

II.6. ábra. Az időben és értékben is lépcsős digitális jel
Napjainkban már az orvostechnikai eszközök jelentős része digitális áramköröket tartalmaz. Technikailag a mért jel közvetlen digitalizálása nem lehetséges, hanem a feldolgozandó értéket először analóg módon működő egységek fogadják és továbbítják a digitalizáló egységekhez. Az analóg egységek sajnos zavarérzékenyebbek, és torzításokra hajlamosak. A digitalizált értékek már sokkal rugalmasabban feldolgozhatók és biztonságosabban tárolhatók, továbbíthatók.
