IV.5.7. A kép minőségét befolyásoló további tényezők
Az ultrahangos vizsgálatok minőségét befolyásoló tényezők egy része műszaki tulajdonság, más része az eljárás és lehetőségek ismeretével optimalizálható.
Az ultrahangnyaláb bejuttatásához és az echó érzékeléséhez a vizsgálófej (transducer) érintkező felületének (kontaktfelületének) teljes egészét közvetítő anyaggal, ultrahangzselével kell bekenni, azért, hogy a transzducerhez való csatolás minden ponton megfelelő legyen. Ha ez nem teljesül, úgy a képminőség romlik.
Az ultrahanggal diagnosztizálható legkisebb méret nem egyezik automatikusan a képernyőn látható pontok méretével. A felbontás, vagyis a legkisebb megkülönböztethető részlet mérete függ az alkalmazott frekvenciától (axiális felbontás), és az ultrahangnak vagy impulzusnak a nyalábmenti terjedésétől. A nyaláb mérete oldali és hátsó irányban fókuszálással javítható. A nyaláb aktuális vastagságánál kisebb részletek nem különülnek el. A felbontás csak a fókuszpont közelében optimális, alatta és felette romlik. A IV.73. ábrán a 3,5 MHz-es belgyógyászati vizsgálófejek (transducerek) jellemző nyalábszélességei láthatók különböző fókuszálás közben. A grafikon görbéi az N (near) a közeli, az M (medium) a közepes, az F1, F2 (far) a távoli fókuszáláskor elérhető hangnyalábszélességet mutatják a testbe hatolás mélységeiben. A nyaláb szélesedése részlettelenséget okoz, bár a kijelzett képen ott is lesz állomány, de finom részletek nélkül. Ekkor kijelzés nélkül maradhat egy kisebb kő vagy üreg.
Harvard
(): . : .
: /hivatkozas/m1271beoak_1743/#m1271beoak_1743 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_1743/#m1271beoak_1743)
APA
(). . .
(: /hivatkozas/m1271beoak_1743/#m1271beoak_1743)

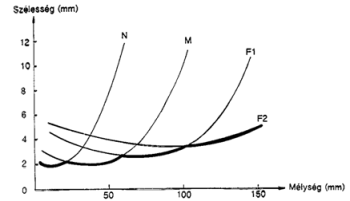

IV.73. ábra. A nyalábvastagság változása különböző fókuszmélységekben
Használhatnak egyszerre több fókuszálást is, amikor a készülék a teljes képet a fókuszált tartományokból állítja össze, de ez csökkenti a másodpercenként vizsgálható képek számát.
A hullámtörvényeknek megfelelő jelenségek az ultrahanghullámokra és -impulzusokra is érvényesek, és hatásaik módosíthatják a nyert információt a valóságoshoz képest. A készülék az ultrahang kibocsátásának irányát, az echók érkezésének időpillanatait és nagyságát, valamint frekvenciáját tudja az elemzéshez felhasználni. Ezek alapján az átlagos viszonyoknak megfelelően szintetizálja a megjelenítendő metszeti képet. A létrehozott kép és a valós viszonyok közötti eltérések az artefaktok (műtermékek), melyek az alábbiak lehetnek:
-
távolsághiba (szövetenként változó terjedési sebesség miatt),
-
elhajlás az iránytól (ferde felületek miatt),
-
felfényesedés (kisebb abszorpció miatt),
-
árnyékosodás (nagyobb abszorpció vagy erősebb reflexió miatt),
-
tükröződés (éles közeghatárok miatt),
-
pöttyösödés (elhajlások, szóródások interferenciája és külső zavarok miatt),
-
elmosódottság (a kis echó, tökéletlen fókusz, posztprocesszing interpoláció miatt).
A létrejött metszeti képet az összes hatás együttesen befolyásolja, de nagy részük a vizsgálófej (transducer) helyzetének megváltoztatásával megváltozik, míg a valódi információ mindig azonos.
Az ultrahangos vizsgálatok egyértelműségének biztosítására a leggyakoribb vizsgálatokhoz vizsgálati protokollokat dolgoztak ki.
