Biofizika és orvostechnika alapjai
2., átdolgozott kiadás
V.3.3.2. Ingerlés küszöbértékei háromszög áramformánál
Az izomzat ingerelhetősége másképp alakul háromszög hullámformájú áramimpulzusok esetén. Az ilyen áramforma áramerőssége ugyanis nem pillanatszerűen növekszik meg az adott értékre, hanem lassabban, egyenletesen növekedve. Ha a növekedés ideje a néhány tizedmásodpercnél nagyobb, akkor az egészséges izomszövet kevésbé érzékeny az ingerlésre. Az ilyen áram mintegy „belopódzik” a szervezetbe anélkül, hogy ingerületet váltana ki. Ez azért lehetséges, mert az egészséges izomzatnak van egy tűrőképessége a lassú áramváltozásra.
Harvard
(): . : .
: /hivatkozas/m1271beoak_1986/#m1271beoak_1986 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_1986/#m1271beoak_1986)
APA
(). . .
(: /hivatkozas/m1271beoak_1986/#m1271beoak_1986)

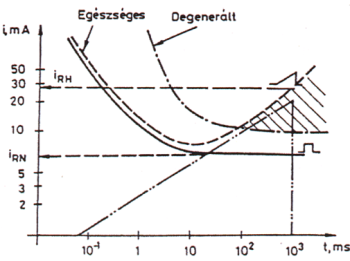

V.31. ábra. Izomingerlés I/t görbéje négyszöghullám-ingerléssel
A szaggatott görbe vonallal jelöli a háromszög hullámforma ingerlőképességét egészséges izomban. Az ingerlőképesség itt a másodperces és tizedmásodperces hosszúságú időtartományban lecsökken, az egészséges izom egy tűrőképességet mutat, vagyis csak nagyobb áramerősségnél kezdi ingerelni. A beteg, degenerált izomzat tűrőképessége viszont nem ilyen jó, ezért már kisebb áramerősségű impulzusokra is reagál, amit a pontozott vonal jelöl. Ebben az impulzusszélesség idő és áramerősség tartományban (vonalkázott terület) tehát fellép egy különös jelenség, amelyben a degenerált izmok ingerlődnek, az egészségesek pedig még nem. Ezt a jelenséget szelektivitásnak, a lassan növekvő áramformát pedig szelektív áramnak nevezik.
A beteg és degenerált izom közötti különbség kifejezhető az akkomodációs tényezővel (α). A tényező az 1000 ms ideig tartó háromszög hullámformánál mérhető ingerküszöb (iRH) és a négyszög hullámformával mérhető reobázis (iRN) áramérték hányadosa:
