V.4.12.2. Külső (invazív) pacemakerek működési elve
A terápia következő eleme a kardiológiai osztályon történik, ahol az egyik lehetséges beavatkozás a külső, invazív pacemakerterápia megkezdése. Invazív, mert a beteg vénáját megnyitva a vénakáván vékony katétert felvezetve közvetlenül a szív jobb pitvarában és/vagy kamrájában történik az ingerlés. A katétert vékony steril és szövetbarát vezeték segítségével csatlakoztatjuk a betegen kívül elhelyezett kisméretű pacemakerhez. A kezdeti konstrukciók csak egy csatornán, egy katétert voltak képesek meghajtani, így vagy a jobb oldali pitvar, vagy a jobb oldali kamra ingerlése volt csak lehetséges.
Harvard
(): . : .
: /hivatkozas/m1271beoak_2165/#m1271beoak_2165 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_2165/#m1271beoak_2165)
APA
(). . .
(: /hivatkozas/m1271beoak_2165/#m1271beoak_2165)

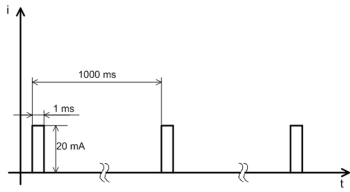

V.52. ábra. Belső pacemakerjel
Ma már a kétcsatornás, két elektródot tartalmazó megoldás segítségével mód van mindkét szívüreg ingerlésére, valamint az itt képződő akciós potenciálok figyelésére.
Ez a beavatkozás sokkal több paraméter beállítását teszi lehetővé és szükségessé.
A katéterek felvezetését és pozíciójuk biztonságos megállapítását legtöbbször sebészeti képerősítőn lehet megfigyelni. A paraméter beállítása bonyolult, kardiológus által vezérelt, ellenőrzött folyamat.
A fix üzemmódban a pacemaker a mellkasi pacemakernél már megismert, megadott gyakorisággal folyamatosan ingerli a szívet, nem figyelve sem a külső, sem a belső állapotot.
A szinkronizált inhibit üzemmódban a pacemakerelektród kettős funkciót tölt be. Egyik funkciója a már ismert ingerlőjel kiadása, a másik pedig az elektród környezetében lévő szív belsejében kialakuló potenciálok, intrakardiális Ekg, vagyis feszültségjelek figyelése. Ezen jelek figyelése és feldolgozása szükséges ahhoz, hogy a készülék képes legyen érzékelni a szív összehúzódását jelző akciós potenciál kialakulását.
A mellkasi pacemakernél ezt az összehúzódást perifériás Ekg-jel segítségével figyeli a készülék és az R hullám indítja el azt az időzítést, amely időtartam alatt az ingerlőjel kiadását az elektronika letiltja. Ezen érzékelési folyamat érzékenységi küszöbe a kezelő által nem ellenőrizhető, automatikus meghatározással történik.
Az invazív pacemaker esetében az érzékenységi szintet a pacemakeren egy külön kezelőszerv segítségével állítani lehet. Ezen érzékenységi szint állításától függ, hogy a pacemaker milyen nagyságú érzékelt jel esetén tiltja le az ingerlő jel kiadását.
Így biztonsággal beállítható, hogy a gyenge vagy összehúzódást egyáltalán nem eredményező akciós potenciál ne tiltsa le a pacemaker által kiadott ingerlő jelet.
A pacemaker által kiadott ingerlő jel nagyságát az amplitúdó nagyságának állításával lehet szabályozni, gyakoriságát pedig a frekvencia beszabályozásával.
Triggerelés
A modernebb kétcsatornás pacemakerek esetén a szív mindkét üregében érzékelni és ingerelni is képes a pacemaker. Így kialakítható egy újabb üzemmód, a triggerelt üzemmód. Ennek lényege, hogy az AV-csomó működését helyettesíteni képes külső megoldást hozhatunk létre.
A triggerelt üzemmód lényege, hogy az elektródon érzékelt fiziológiás jel, amely a pacemakeren beállított érzékenységi küszöböt meghaladja, nem letiltja az ingerlő jel kiadását, hanem a pacemakeren beállított késleltetési idő mértékével eltolva rásegítő, a fiziológiás jelet erősítő az ingerlő jel kiadását vezérli. Ha ez a folyamat ugyanazon az elektródon történik, tehát jelet érzékel, majd ezt követően ingerlő jelet kibocsát, akkor az érzékelt jel ingerlő hatását növeljük. Vagy a pitvarban, vagy a kamrában, az elektród elhelyezésétől függően.
Két csatorna esetén az AV-csomó működésének meghibásodása esetén a fiziológiás viszonyokat vagyunk képesek szimulálni. Ha a pitvarban érzékelt pitvari akciós potenciált követően a pacemakeren beállítható A-V késleltetési idővel a kamrában elhelyezett másik elektródon ingerlő jelet bocsátunk ki, akkor az ép pitvari működés vezérli a pacemakerünket és ez a vezérelt pacemaker ingerli a kamrát.
Harvard
(): . : .
: /hivatkozas/m1271beoak_2180/#m1271beoak_2180 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_2180/#m1271beoak_2180)
APA
(). . .
(: /hivatkozas/m1271beoak_2180/#m1271beoak_2180)

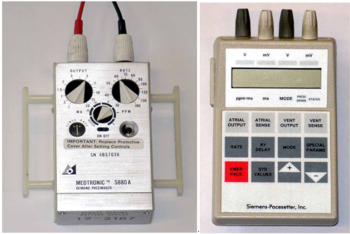

V.53. ábra. Külső, invazív pacemakerek (MEDTRONIC és SIEMENS)
A pacemaker elektródjait, a vénán keresztül vezetik fel a szívbe, a készülék a testen kívül helyezkedik el.
A helyesen beállított pacemakerrel a beteg az intenzív osztályon mérsékelt, kis fizikai terhelés mellett állandó monitoros megfigyelés alatt már jobb közérzetet tapasztal. Ennek ellenére ez a beavatkozás csak 5–10 napig jelent megoldást, a nyitott vénából származó fertőzés és a felvezetett vezeték körüli vérrögképződés veszélye miatt. Ha a beteg szívműködését ezen idő alatt egyéb terápiák segítségével nem lehet biztonságosan helyreállítani, akkor végső megoldásként az implantált vagy beültethető pacemakerterápia szükséges.
