Biofizika és orvostechnika alapjai
2., átdolgozott kiadás
V.7.4.2. Volumetrikus pumpák
A volumetriás (térfogatméréses) pumpák a térfogatkiszorítás elvén működnek, így a szállított mennyiség független tud maradni a rendszerben uralkodó nyomástól. Az egészségügyben használatos infúziós pumpák kis nyomáson dolgoznak, de a vénás nyomás – ami ellen dolgozniuk kell – páciensenként vagy időben eltérő lehet. A volumetrikus pumpák folyamatosan képesek generálni a beállított térfogatáramot, amit nem befolyásol sem a páciens oldali ellenálló nyomás, sem az infúziós oldat felőli nyomás. Az egészségügyben gyakran előfordul, hogy a fecskendős pumpákat nem a volumetriás készülékek között említik, pedig elvét tekintve ide tartozik.
V.7.4.2.A. Dugattyús pumpák
A dugattyú periodikus oda-vissza mozgást végez, amely egy kis térbe folyadékot fogad be, majd tol ki. A bemeneti és kimeneti oldalakon szelepek hangolják össze a folyamatot. A folyadék befogadásakor a bemeneti szelep nyit, miközben a kimeneti zárva van. A kibocsátáskor a szelepek állapota fordított. A dugattyú helyett gyakran alkalmaznak rugalmas falú, összenyomható üreget.
A pumpaszerkezet az egyszer használatos szerelék része szokott lenni, melyet az infúzióadagoló készülékbe lehet illeszteni. A kis pumpaszerkezet pumpaterét és a szelepeket a készülék pici rúdjai kis mozgásokkal vezérlik. Az adagolás megbízható és széles határok között vezérelhető, de sajnos a speciális pumpaszerkezet ára magas szokott lenni, és csak az adott készülékhez használható, majd használat után el kell dobni, mivel tisztítása körülményes lenne.
Harvard
(): . : .
: /hivatkozas/m1271beoak_2481/#m1271beoak_2481 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_2481/#m1271beoak_2481)
APA
(). . .
(: /hivatkozas/m1271beoak_2481/#m1271beoak_2481)

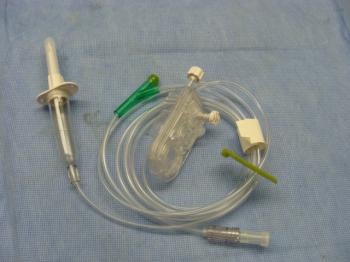

V.73. ábra. Egyszer használatos, volumetriás pumpaszerelék
V.7.4.2.B. Lineáris perisztaltikus pumpák
A lineáris perisztaltikus pumpa készülékbe behelyezett, oda pontosan illő külső és belső méretű műanyag csövében a folyadékot 10–15 db tolórúd „masszírozza” át úgy, hogy a rudak egymás után a csövet megszorítva mintegy továbbtolják a folyadékot. A rudakat gyorsan vagy lassabban mozgatva az adagolás sebessége változtatható. A továbbított folyadék nyomásának korlátozása céljából a tolórudakkal szemben lévő felület mögött rugókkal támasztott lap helyezkedik el. Esetleges páciens oldali csőelzáródáskor a megnövekvő nyomás a rugós lapot hátra tudja tolni és a további pumpanyomás oldódik. Ez azonban csak a helyes méretű csövek mellett tud megvalósulni. A készülékhez egyszer használatos szerelék az előírás, melynek helyes csőmérete a továbbítási pontosságot is befolyásolja. A folyadékot az infúziós állványra helyezett palackból vagy zacskóból nyerik.
Harvard
(): . : .
: /hivatkozas/m1271beoak_2485/#m1271beoak_2485 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_2485/#m1271beoak_2485)
APA
(). . .
(: /hivatkozas/m1271beoak_2485/#m1271beoak_2485)
V.74. ábra. Lineáris perisztaltikus pumpa elve
V.7.4.2.C. Forgó perisztaltikus pumpák
A perisztaltika (továbbpréselő mozgás) elvét körpályán kihasználó görgős pumpák a betegágy melletti infúziós technikában kevéssé terjedtek el. Előszeretettel alkalmazzák azonban dializátorkészülékekben és szív- és tüdőkészülékekben a vér vagy egyéb folyadékok nagy mennyiségű, folyamatos továbbítására. A pumpát gyakran nevezik rotációs pumpának is. A forgás sebességével az adagolás mennyisége beállítható. Ezeknél is lényeges a készülékbe illesztett egyszer használatos cső előírt mérete.
Harvard
(): . : .
: /hivatkozas/m1271beoak_2489/#m1271beoak_2489 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_2489/#m1271beoak_2489)
APA
(). . .
(: /hivatkozas/m1271beoak_2489/#m1271beoak_2489)

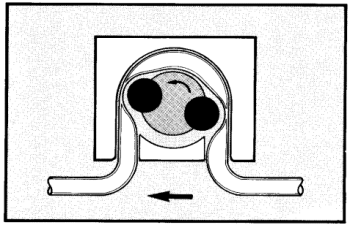

V.75. ábra. Görgős perisztaltikus pumpa elve
V.7.4.2.D. Fecskendős infúziós pumpák
A fecskendős infúziós pumpák lényege, hogy a bejuttatandó folyadékot – leggyakrabban gyógyszert – tartalmazó műanyag fecskendő dugattyúját egy vezérelten mozgó szerkezet nyomja be, helyettesítve az emberi kezet. A dugattyú betolásának sebessége széles határok között változtatható és nagyon pontosan szabályozható. A folyadék a pácienshez vékony csövön keresztül jut el.
A legtöbb készülék különböző térfogatú fecskendők befogadására is alkalmas, és gyakran automatikusan felismeri a szabványos fecskendőtérfogatokat, melyhez hozzáigazítja a működését. A fecskendős infúziós pumpákat gyakran perfúzor-ként (perfusor) említik.
Harvard
(): . : .
: /hivatkozas/m1271beoak_2494/#m1271beoak_2494 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_2494/#m1271beoak_2494)
APA
(). . .
(: /hivatkozas/m1271beoak_2494/#m1271beoak_2494)
V.76. ábra. Fecskendős infúziós pumpa elve
V.7.4.2.E. Hordozható infúziós pumpák
A gyógyszerek tartós és finom adagolására szoruló betegek életminőségét jelentősen javítja a hordozható infúziós pumpák használata. Ezek a jellemzően mobiltelefon méretű eszközök a fecskendős vagy a forgó perisztaltikus elvet használó adagolóval rendelkeznek és adagolásuk programozható. Az adagolt mennyiség többnyire kicsi, amely tű és vékony csövecske segítségével jut be. A tű általában vékony, rövid és a testfelszínen tapasszal rögzíthető. Gyakori az olyan tű használata, melyről tisztálkodás idejére a cső és készülék biztonsággal leválasztható. Egyik legelterjedtebb alkalmazási módja az inzulinadagolás.
Harvard
(): . : .
: /hivatkozas/m1271beoak_2498/#m1271beoak_2498 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_2498/#m1271beoak_2498)
APA
(). . .
(: /hivatkozas/m1271beoak_2498/#m1271beoak_2498)

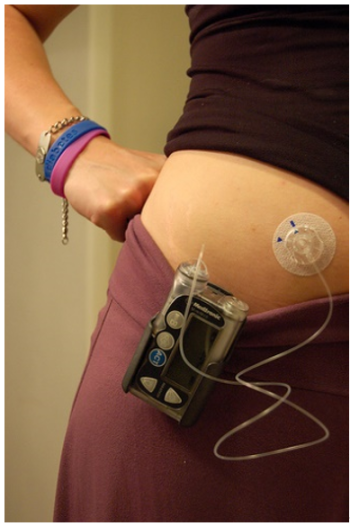

V.77. ábra. Hordozható infúziós pumpa
