Biofizika és orvostechnika alapjai
2., átdolgozott kiadás
II.3.5.2.
II.3.5.2.A. Áramellátás folyamatossága
A kiemelt fontosságú életfunkciókat ellenőrző vagy támogató orvostechnikai eszközöket a 230 V-os, piros hálózati konnektorokba kell csatlakoztatni, amely áramkimaradás esetén is egy ideig folyamatos ellátást biztosít. A zöld konnektorok 20 másodpercen belül adnak újra áramot, és azt huzamosabb ideig is szolgáltatják. A fehér konnektorok csak a normál áramszolgáltatás idején működnek.
Gyakran a készülékeket is ellátják beépített akkumulátorral, ami a 230 V-os hálózat kiesésekor, vagy egy átszállítás esetén egy ideig ellátja a készüléket árammal.
II.3.5.2.B. Védővezetős hálózat
Az I. (egyes) érintésvédelmi osztályú készülékek számára a fali csatlakozó aljzat előkészít fix földpotenciált, vagyis 0 V potenciált. Ezt a dugalj két szélén található fém rugó segítségével jut el a készülékhez a hálózati kábel közvetítésével.
A hosszabbító használata az egészségügyben kimondottan kerülendő, mert számos baleset oka volt már, hogy a hosszabbítóban a védővezető szál elszakadt, de ez nem látszik a készülék működésén, miközben a védelem megszűnik.
Harvard
(): . : .
: /hivatkozas/m1271beoak_337/#m1271beoak_337 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_337/#m1271beoak_337)
APA
(). . .
(: /hivatkozas/m1271beoak_337/#m1271beoak_337)

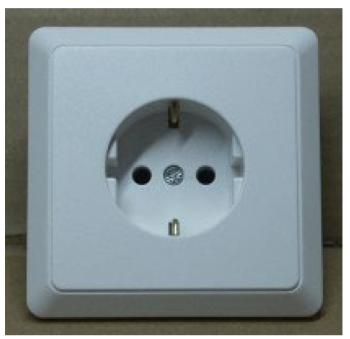

II.26. ábra. Hálózati, 230 V-os dugalj.
II.5.6.2.C. Elválasztott hálózat
A 230 V-os normál hálózat potenciáljai fixnek tekinthetők. A fázis és a nulla pólusok is hatékonyan igyekeznek tartani pillanatnyi potenciáljukat. Így a készülékek megkaphatják a működésükhöz szükséges potenciálkülönbséget. De ha ezt nem fix nulla és fázis között kapják, hanem lebegő módon, akkor továbbra is működnek, de előnyként kapják a potenciáligazodás lehetőségét, hasonlatosan a belső áramforrású készülékekhez. Olyan lesz a készülék, mintha belső, 230 V-os, váltakozó áramú eleme lenne. Ez az elszigetelt (lebegő) hálózat.
Ezt a jótékony hatást a rossz minőségű készülékek, vagy a túl sok zavarvédő alkatrész lerontja. Ezért az elszigetelés, vagyis lebegő képesség mértékét a szigetelésellenőrző műszer folyamatosan vizsgálja, és a szigetelés leromlásakor hangjelzést ad. A hangjel kikapcsolható, a megkezdett beavatkozás befejezhető, de új műveletet csak a hiba felderítése után kezdhetünk. A műszer rendes működését egy kontroll gomb napi egyszeri megnyomásával elegendő ellenőrizni.
Harvard
(): . : .
: /hivatkozas/m1271beoak_342/#m1271beoak_342 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_342/#m1271beoak_342)
APA
(). . .
(: /hivatkozas/m1271beoak_342/#m1271beoak_342)
II.27. ábra. Szigetelésellenőrző készülék.
II.3.5.2.D. Egyesített Potenciálkiegyenlítő Hálózat (EPH)
Olyan helységekben, amelyben rendeltetésszerűen villamos készülékekkel a beteg szervezetébe beavatkoznak, a beteget számos elektromos és elektronikus orvostechnikai eszköz, valamint fém tárgy veszi körül. A megérinthető vezetőképes felületek között a tapasztalatok szerint kis potenciálkülönbségek lépnek fel. Az ebből adódó áram az egészséges bőrű betegben, nővérben az érzékelési küszöb (0,3 mA) alatti áramerősséget hoz létre. Viszont ekkora áram tűkön, katétereken a szívbe jutva a veszélyességi határnak tekintett 20 µA áramnál már 15-ször nagyobb, és veszélyes a betegre.
Harvard
(): . : .
: /hivatkozas/m1271beoak_346/#m1271beoak_346 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_346/#m1271beoak_346)
APA
(). . .
(: /hivatkozas/m1271beoak_346/#m1271beoak_346)

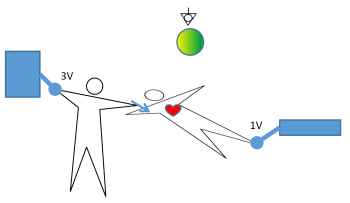

II.28. ábra. Potenciálviszonyok EPH használata nélkül.
A veszély kiküszöbölésére egy nagyon egyszerű és hatékony módszer áll rendelkezésre. A páciens körül, 1,5 m sugarú körben lévő minden érinthető, jó vezetőképességű felületet külön vezetékekkel a potenciál kiegyenlítő pontra, az EPH pontra kötik. Ez a kábelezés a felületeket azonos potenciálúvá teszi, és stabilan azon tartja, tehát potenciálkülönbség nem alakulhat ki.
Harvard
(): . : .
: /hivatkozas/m1271beoak_349/#m1271beoak_349 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_349/#m1271beoak_349)
APA
(). . .
(: /hivatkozas/m1271beoak_349/#m1271beoak_349)

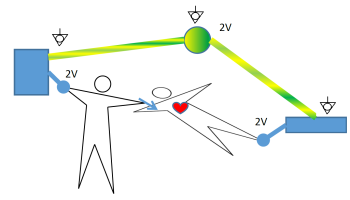

II.29. ábra. Az EPH potenciálkiegyenlítő hatása.
A beteg mellett és az orvostechnikai eszközök nagy részén előre kikészített érintkező pontok vannak erre a célra, melyeket speciális jel jelöl. Az eszközök EPH pontjait és a paciens melletti gyűjtő EPH csomópontot mindig össze kell kötni! Sőt időnként ellenőrizni kell, mert javítás, áthelyezés során ezt a vezetéket átmenetileg kihúzzák.
Harvard
(): . : .
: /hivatkozas/m1271beoak_352/#m1271beoak_352 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_352/#m1271beoak_352)
APA
(). . .
(: /hivatkozas/m1271beoak_352/#m1271beoak_352)
II.30. ábra. EPH csatlakozás jele, EPH csatlakozó műszeren, fali sávon.
