III.1.5. Gépi diagnózisképzés
A mai EKG-készülékek többsége képes automatikus diagnózisképzésre. Az EKG-gép által felállított diagnózis szintén felkerül az EKg-regisztrátumra. Fontos megjegyezni, hogy a gépi diagnózis nem fogadható el automatikusan, azt orvosnak jóvá kell hagyni, vagyis ez a funkció csak döntéstámogatásra szolgál az orvosok részére.
Diagnózis képzéskor az EKG „automata” üzemmódban pár másodpercig (kb. 8–10 s) mintavételezi mind a 12 csatornát. A felvételezési időben a szív nem minden alkalommal ugyanúgy húzódik össze és ernyed el, ezért az EKG-jelek sem egyeznek minden periódusban. Az értékeléshez a gép az eltárolt adatok alapján csatornánként kiszámol egy normalizált EKG-periódust. A 12 normalizált görbe normalizált EKG-periódusán a gép meghatározza a különböző hullámok amplitúdóját és idejét.
Ezeket az idő- és amplitúdóértékeket összehasonlítja a gépben letárolt adatokkal és a hozzájuk rendelt betegségekkel, s kiválasztja a megfelelő betegséget vagy betegségeket. Ezek után a gép kinyomtatja a felvételezési idő alatt eltárolt EKG-jeleket, a normalizált EKG-periódust a mérési pontok markereivel és a diagnózist.
A világon több nagy munkacsoport dolgozott, illetve dolgozik ma is, hogy az egyes szívrendellenességeket kategorizálják és a kóros EKG-jelekből idő- és amplitúdótáblázatot hozzanak létre. Ezeket a kódtáblákat az EKG-gyártók szabadon megvásárolhatják. Ilyen például az OHIO-, AHA- vagy Budapest-kódtábla.

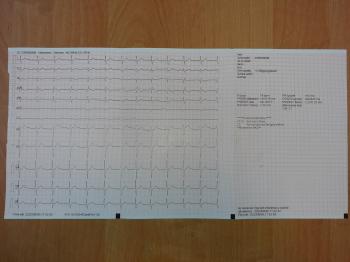

A III.7. ábrán a korábban bemutatott EKg görbe automatikus diagnózisa látható. A lap felső részen találhatók a betegadatok. Alatta a szívfrekvencia és a görbékhez tartozó főbb feszültség és idő értékek láthatók. De itt található a P, R (QRS) és T hullámhoz tartozó integrálvektor frontális síkú vetületének szög értékei is. Az adatok alatt látható, hogy a készülék az automatikus diagnózisképzéshez a Minnesota-kódot használta. Ezt követő részben található a diagnózis. A lap alján látható a figyelmeztetés, ami szerint az orvosnak meg kell erősítenie a gép által készítet diagnózist.
Harvard
(): . : .
: /hivatkozas/m1271beoak_461/#m1271beoak_461 ()
Chicago
. . . : .
(: /hivatkozas/m1271beoak_461/#m1271beoak_461)
APA
(). . .
(: /hivatkozas/m1271beoak_461/#m1271beoak_461)
III.7. ábra. Példa a gépi diagnózisjavaslat regisztrátumára
